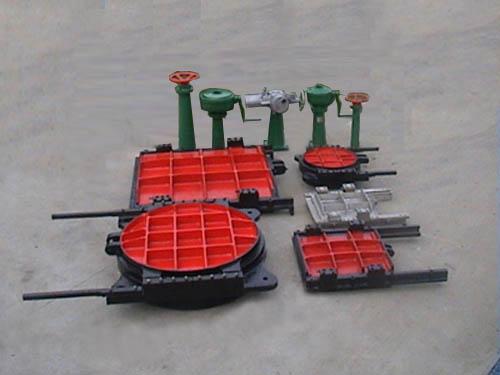

渠道鑄鐵閘門-鋼制螺旋閘門-金華-蚌埠門葉是由面板、構架、支承行走部件、吊具、止水部件等組成，構架與面板組成閘門的承重結構。構架是梁系組成的框架，又稱梁格，一般由水平次梁、豎直次梁（或豎向隔板）、主梁、邊梁組成。根據閘門的尺寸大小，也有不設置次梁的布置方式。

　　梁格支承面板并承受面板傳來的水壓力。梁格把面板分成許多矩形的區格，因此在鋼閘門設計中，選擇梁格的布置，不僅關系到梁系本身，而且與鋼面板的設計密切相關。

　　梁格的連接形式是指面板、水平次梁、豎直次梁、主梁之間相互位置的形式，目前普遍采用的有等高連接和降低連接兩種類型。

　　等高連接的特點是水平次梁、豎直次梁和主梁的前翼緣都直接與面板焊接相連，也稱齊平連接。它的優點是梁格與面板可形成牢固的整體，整體剛度好；面板為四邊支承，受力條件好；面板可作為梁截面的一部分參與梁格的抗彎工作，從而減少梁格的用鋼量。這種連接的缺點是在水平次梁與豎直梁相交處，水平次梁需要斷開，構件多，施工麻煩。目前實腹式主梁的閘門中多數采用高等連接，并使用實腹式豎向隔板兼做豎直次梁，這樣可在隔板上開孔，使水平次梁從中穿過而成為連續梁，從而簡化了梁格接頭的構造和制造工藝。

　　降低連接事主梁和水平次梁直接與面板相連，而豎直次梁降低到水平次梁的后面，使水平次梁可在面板與豎直次梁直接穿過而成為連續梁，此時面板為兩邊支承。但面板扔可作為主梁及水平次梁的一部分，參與它們的抗彎工作。

　　平面鋼閘門1、一般原則

　　平面閘門梁格宜采用等高連接，并應考慮制造、運輸、安裝和防腐等方面的要求。平面閘門可按孔口形式及寬高比布置成雙主梁或多主梁形式。主梁布置應考慮下列因素：

　?。?）主梁宜按荷載要求布置。

　?。?）主梁間距應適應制造、運輸和安裝的條件。

　?。?）主梁間距應滿足行走支承布置的要求。

　　（4）底主梁到底止水的距離應符合底緣布置的要求。工作閘門和事故閘門下游傾角應不小于30°；當閘門支承在非水平底檻上時，其夾角可適當增減。當不能滿足30°要求時，應采取適當補氣措施。對于部分利用水柱的平面閘門，其上游傾角不應小于45°，宜采用60°。

　　鋼制閘門二、主梁位置與荷載

　　1、雙主梁的布置

　　露頂式的雙主梁平面閘門，主梁應布置在靜水壓力合力線上下等距離的位置上。

　?。?）兩主梁的距離值要盡量大些。

　?。?）上主梁到閘門頂緣的距離小于0.45H，且不宜大于3.6m。

　　2、主梁的荷載

　　多主梁閘門的主梁荷載計算，實質上時一個超靜定問題。因?yàn)槊扛髁撼惺艿暮奢d，不僅與沿閘門高度布置的幾何位置有關，在很大程度上還取決于主梁和豎向隔板的對相對剛度。但在平面假設體系中，一般沒有考慮豎向隔板對主梁的均衡作用。

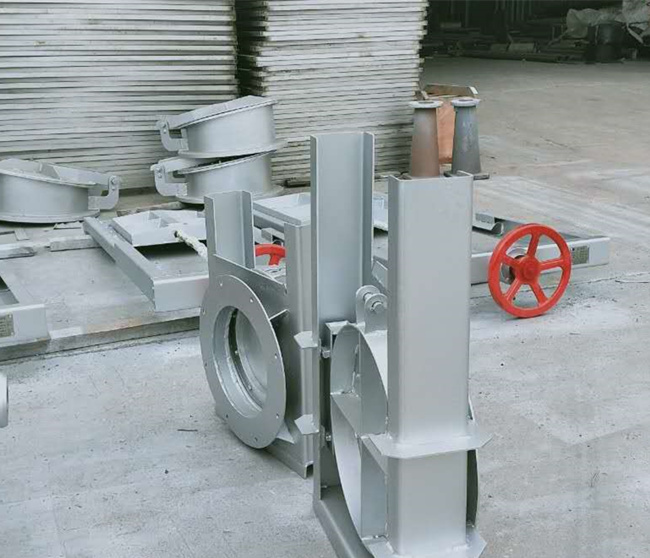

　　渠道鑄鐵閘門-鋼制螺旋閘門-金華-蚌埠平面滑動鋼制閘門以優質鋼板為基材，采用橡膠止水、防腐方式為表面進行噴沙除銹及熱噴鋅，具有結構合理堅固、耐磨耐蝕性強、性能可靠；安裝、調整、使用、維護方便等特點。產品可根據用戶要求或提供圖紙生產。
